DETALII TEHNICE STANDARD

 SPECIFICATII STANDARD SI ACCESORII

1-) BARA SUPERIOARA SI BARA INFERIOARA

• Sculă standard cu vârf ascuțit pe bara de fixare, cu înălțime de deschidere de 160 mm
• Sculă inferioară cu canale care permit degetelor solide să intre înăuntru până la măsurarea de 5 mm.
• Datorită plăcilor de frecare din alamă și fără ulei pe ghidajele lineare, puteți lucra ani de zile fără niciun fel de lubrifiere sau întreținere.
• De asemenea, datorită telescoapelor de protecție, nu se permite intrarea de murdărie sau praf în părțile pivotante ale acestui ax.

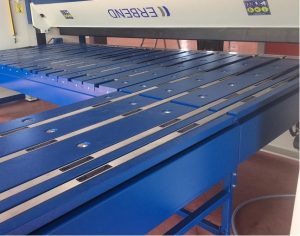

2-) GHID POSTERIOR SERVO DE 1000 MM CU MASA DE SUPORT PENTRU FOI RECTANGULARE

• Sistem de ghidaj cu servo-motor de 1000 mm, cu caneluri peniță
• Masă de suport rectangulară de 1000 mm lungime, cu role din oțel inoxidabil
• Șinele pot fi trase înapoi pentru a crea spațiu pentru flanșele inferioare în spatele sculei inferioare.

3-)  PEDALĂ DE PICIOR CU 3 COMUTATOARE

• Pedală de picior cu 3 comutatoare cu funcție de buton de panică pe două trepte..
• (Apăsare bruscă pe pedala stângă = fasciculul de strângere se ridică imediat)
• (Apăsare bruscă pe pedala din mijloc = rază de pliere și toate axele se opresc imediat).

4-)  BARIERE LUMINOASE FRONTALE VERTICALE SAU ORIZONTALE

Pentru siguranța operatorului, barierele luminoase frontale sunt amplasate în partea din stânga și din dreapta față a mașinii, gestionate de un sistem de siguranță PLC și previn intervențiile nedorite pentru a evita accidentele. Puteți alege ca fiind orizontale sau verticale sau puteți elimina complet barierele optice din configurația dvs.

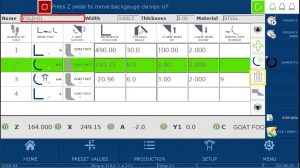

5-) SOFTWARE DE CONTROL CNC RAND CU RAND PENTRU ERFOLD BASIC

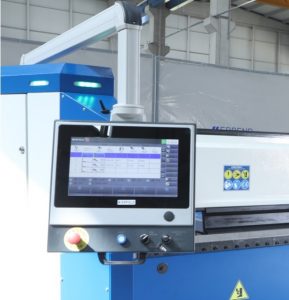

• Controler pe bază de PC cu ecran tactil de 15,6” pe braț pivotant
• Programarea pieselor linie cu linie prin introducerea valorilor numerice ale axelor
• Crearea, salvarea, încărcarea pieselor cu diferite nume, materiale și grosimi de tablă
• Funcția de tivire deschisă sau de picătură
• Funcția de îndoire cu rază multiplă
• Memorie de 16 gb pentru stocarea nelimitată a chitanțelor
• Comenzi manuale ale axelor, indicații de alarmă și de eroare, parametri detaliați ai mașini.

6-) UNELTE STANDARD

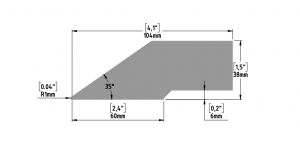

UNELTE PENTRU VARF ASCUTIT PENTRU PIESA BAREI SUPERIOARE

• Material slefuit, compus dintr-o singura bucata,unghi de 30° pentru varful ascutit.

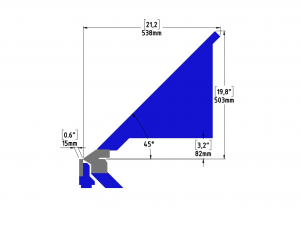

GEOMETRIA GRINZII

7-) REGLAREA MANUALĂ A GRINZII DE INDOIRE

• Ajustare manuală a înălțimii barei de indoire în funcție de grosimea foii sau de raza punctului de îndoitura
• Amplasate în partea stângă și dreaptă și trebuie să fie ajustate în mod egal pe ambele părți ca grosimea x 1 pentru o rază de îndoitura ascuțită sau grosimea x 1,5 / 2,5 pentru o rază mai ovală.
• Cu cât coborâți mai mult bara de pliere, cu atât trebuie să creșteți unghiul de îndoire în program pentru a obține un unghi corect de îndoire.

SPECIFICATII OPTIONALE SI ACCESORII

 8)  ERFOLD SOFTWARE AVANSAT DE CONTROL GRAFIC 2D / 3D CNC

• Ecran tactil de 15,6” cu ecran tactil all-in un controler PC industrial pe brațul pivotant
• Editor de piese 2D: puteți crea un nou program de îndoire prin desen sau linie cu linie și vizualiza în 2D.
• Editor 3D: Puteți desena piesele în 3D sau puteți importa fișiere 3D step/igs prin intermediul software-ului dvs. offline
• Puteți determina și modifica secvența de îndoire pe piesa creată

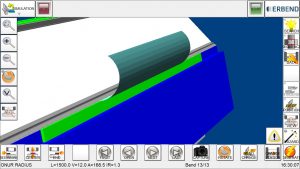

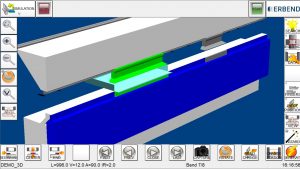

• Simulare 3D a curburii pentru a verifica dacă există coliziuni și a interveni dacă este necesar
• Capacitatea de a alege tipul de material, grosimea, revenirea elastica, scurtarea, corectia de indoire si crearea unei baze de date pentru fiecare tip de material sau lot.
• Biblioteca de instrumente și editare: Puteți importa, crea prin desenare și defini noi instrumente, salva, rechema sau șterge din bibliotecă
• Niveluri de autorizare cu parole speciale
• Pagina de producție simulată în timp real în care puteți monitoriza toate mișcările axelor pe o vedere grafică 3D a mașinii și, de asemenea, valorile numerice ale axelor.
• 16 GB de spațiu pe hard disk care vă permite să salvați un număr nelimitat de chitanțe de îndoire sau date despre instrumente
• Deta Pagina detaliată a alarmelor și parametrilor.

9-) SET DE UNELTE PENTRU PICIOR DE CAPRĂ SEGMENTAT DE 100 MM ÎNĂLȚIME

10-) SISTEM MANUAL DE INCOVOIERE

• În cazul foilor lungi și subțiri, pentru a preveni îndoirea în formă de banană, trebuie doar să reglați coroana între %25 și %100 pentru a oferi mai mult sprijin din partea centrală a grinzii de pliere, maxim 2,5 mm.

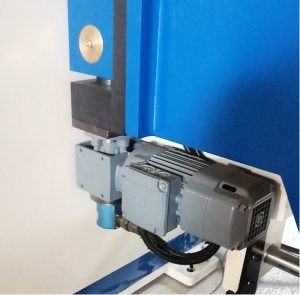

11-) REGLAJUL MOTORIZAT AL GRINZII DE INDOIRE (AXA A1-A2)

• Motorizat și controlat prin cnc al înălțimii grinzii de indoire. Înălțimea de îndoire este calculată automat în funcție de parametri și setată chiar înainte de îndoire.

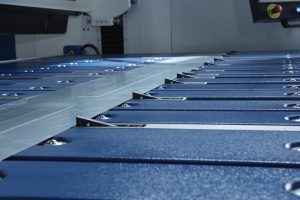

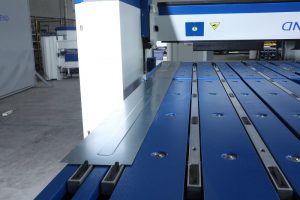

12-) MASA DE SUPORT PENTRU FOI MAI LUNGA(PENTRU LUCRU DE PE PARTEA DIN FATA)

• Masă de suport pentru foi rectangulare și ghidaje posterioare de 2500/3000/4000 mm lungime
• Brațe de calibrare în partea din față + degete triunghiulare în partea din mijloc și din spate până la 6 sectoare
• Glisoare mobile pentru flanșe descendente + ghid lateral stabil.

13-) MASĂ DE SUSȚINERE A FOILOR ÎN FORMĂ DE L / T sau U (pentru a lucra din partea din spate)

• 3000 / 1500 mm sau 4000/1500 mm lungime masă de susținere a foilor în formă de L sau U, cu roți cu bile.
• Brațe de calibrare în partea din față + degete triunghiulare în partea din mijloc și din spate până la 6 sectoare.

14-) SISTEM DE FIXARE RAPIDA CU PICIOR DE CAPRA PNEUMATIC

 Elimină timpul de pregătire a sculelor. Nu mai este nevoie de timp pentru înșurubare sau deșurubare, doar prin rotirea unei chei, toate uneltele sunt fixate sau desfăcute, astfel încât puteți glisa, scoate sau monta toate uneltele pentru piciorul de capră în doar câteva secunde.

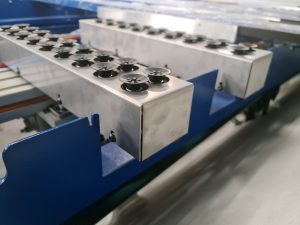

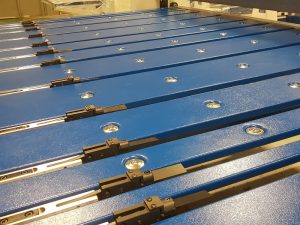

15-) MASĂ DE ASPIRARE CU VENTUZE

 Datorită ventuzelor plasate pe grupul frontal de masurare;

• Se evită alinierea incorectă a foii
• Se evită căderea foii din cauza flanșelor descendente.
• Nu mai este nevoie să susțineți foaia din partea frontală în timpul curbelor cu raze multipe.
