DETALII TEHNICE STANDARD

 SPECIFICATII STANDARD SI ACCESORII

 1-)  GRINDĂ SUPERIOARĂ CU CURSĂ MARE

• Cu o capacitate de deschidere standard de 350 mm, puteți realiza îndoiri de cutii și tigăi cu o adâncime de până la 125 mm. Opțional, este posibilă o configurație de 200/400 mm a sculei/cursă.
• Datorită sistemului de arbore cu șurub cu bile cu dublă acționare, puteți utiliza puterea maximă pentru strângere, deosebit de eficient pentru operațiunile de tivire.
• Datorită plăcilor de fricțiune din alamă și fără ulei de pe ghidajele liniare, puteți lucra ani de zile fără nici o lubrifiere sau întreținere.
• De asemenea, datorită burdufurilor de protecție, nu este permisă pătrunderea murdăriei sau a prafului în părțile pivotante ale acestei axe.

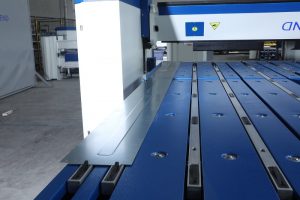

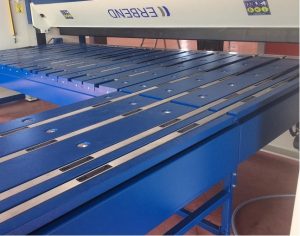

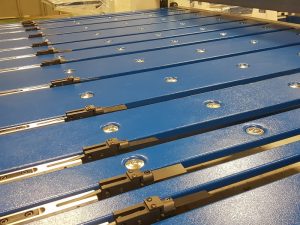

2-) GHID POSTERIOR SERVO DE 1500 MM CU MASA DE SUPORT PENTRU FOI RECTANGULARE

• Sistem de ghidaj posterior servo motorizat de 1500 mm
• Masa de suport pentru foi rectangulare de 1500 mm lungime, cu role de otel inoxidabil
• 14 seturi de brate de masurare ridicate pneumatice cu degete solide + degete triunghiulare pneumatice ca 2 sectoare
• Sinele pot fi trase inapoi pentru a crea spatiu pentru flanse in jos in partea din spate a piesei inferioarei.

3-)   PEDALĂ DE PICIOR CU 3 COMUTATOARE

• Pedală de picior cu 3 comutatoare cu funcție de buton de panică pe două trepte..
• (Apăsare bruscă pe pedala stângă = fasciculul de strângere se ridică imediat)
• (Apăsare bruscă pe pedala din mijloc = rază de pliere și toate axele se opresc imediat)

4-)   BARIERE LUMINOASE FRONTALE VERTICALE SAU ORIZONTALE

Pentru siguranța operatorului, barierele luminoase frontale sunt amplasate în partea din stânga și din dreapta față a mașinii, gestionate de un sistem de siguranță PLC și previn intervențiile nedorite pentru a evita accidentele. Puteți alege ca fiind orizontale sau verticale sau puteți elimina complet barierele optice din configurația dvs.

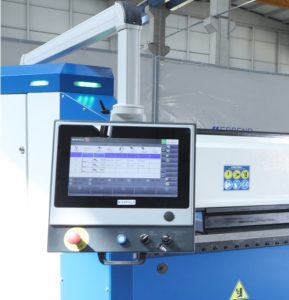

5-) ERFOLD DE BAZĂ CNC LINIE DE BAZĂ CU SOFTWARE DE CONTROLER DE LINIE

• Controler pe bază de PC cu ecran tactil de 15,6” pe braț pivotant

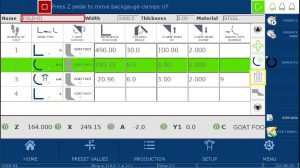

• Programarea pieselor linie cu linie prin introducerea valorilor numerice ale axelor
• Crearea, salvarea, încărcarea pieselor cu diferite nume, materiale și grosimi de tablă
• Funcția de tivire deschisă sau de picătură
• Funcția de îndoire cu rază multiplă
• Memorie de 16 gb pentru stocarea nelimitată a chitanțelor.
• Comenzi manuale ale axelor, indicații de alarmă și de eroare, parametri detaliați ai mașini.

6-) UNELTE STANDARD

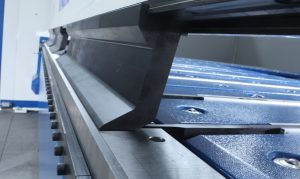

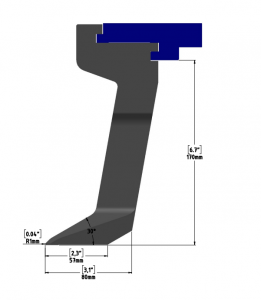

UNELTE CU PICIOR DE CAPRĂ  CU SEGMENT ÎNALT DE 170 mm

• 42CrMo4 material măcinat, partea nasului este de 60 RC cu laser de suprafață întărită și întregul corp este întunecat împotriva coroziunii și marcat cu laser în ceea ce privește lungimea și înălțimea segmentului.
• Segmentat între 30 – 500 mm lungime (2 buc unelte de colț incluse).

OPȚIUNI DE UNELTE PENTRU GRINZI PLIABILE

UNEALTĂ PENTRU GRINDA INFERIOARĂ

GEOMETRIA GRINZII

7-) REGLAREA MANUALĂ A GRINZII DE INDOIRE

• Reglarea manuală a înălțimii grinzii de indoire până la 80 mm în funcție de grosimea foii sau de raza punctului de îndoire solicitată.
• Situat în partea stângă și dreaptă și trebuie reglat în mod egal pe ambele părți.

SPECIFICATII OPTIONALE SI ACCESORII

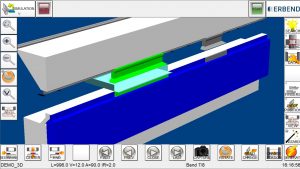

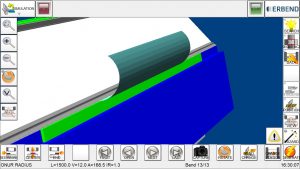

8)  ERFOLD SOFTWARE AVANSAT DE CONTROL GRAFIC 2D / 3D CNC

• Ecran tactil de 15,6” cu ecran tactil all-in un controler PC industrial pe brațul pivotant
• Editor de piese 2D: puteți crea un nou program de îndoire prin desen sau linie cu linie și vizualiza în 2D.
• Editor 3D: Puteți desena piesele în 3D sau puteți importa fișiere 3D step/igs prin intermediul software-ului dvs. offline
• Puteți determina și modifica secvența de îndoire pe piesa creată
• Simulare 3D a curburii pentru a verifica dacă există coliziuni și a interveni dacă este necesar
• Capacitatea de a alege tipul de material, grosimea, revenirea elastica, scurtarea, corectia de indoire si crearea unei baze de date pentru fiecare tip de material sau lot.
• Biblioteca de instrumente și editare: Puteți importa, crea prin desenare și defini noi instrumente, salva, rechema sau șterge din bibliotecă.
• Niveluri de autorizare cu parole speciale
• Pagina de producție simulată în timp real în care puteți monitoriza toate mișcările axelor pe o vedere grafică 3D a mașinii și, de asemenea, valorile numerice ale axelor.
• 16 GB de spațiu pe hard disk care vă permite să salvați un număr nelimitat de chitanțe de îndoire sau date despre instrumente
• Pagina detaliată a alarmelor și parametrilor.

9-) SISTEM MANUAL DE INCOVOIERE A GRINZII

• În cazul foilor lungi și subțiri, pentru a preveni îndoirea în formă de banană, trebuie doar să reglați coroana între %25 și %100 pentru a oferi mai mult sprijin din partea centrală a grinzii de pliere, maxim 2,5 mm.

10-) REGLAJUL GRINZII DE INDOIRE SERVO-MOTORIZATA (AXA A)

• Prin coborârea grinzii de pliere, puteți ajusta punctul de îndoire (pivot) în funcție de grosimea foii sau puteți mări raza de curbură.

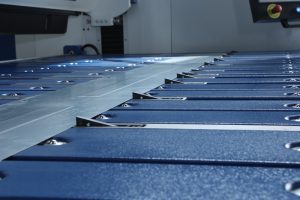

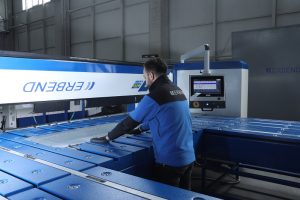

11-) MASĂ DE SUSȚINERE A FOII DREPTUNGHIULARE MAI LUNGĂ

• Masă de suport pentru foi rectangulare și ghidaje posterioare de 2500/3000/4000 mm lungime
• Brațe de calibrare în partea din față + degete triunghiulare în partea din mijloc și din spate până la 6 sectoare
• Glisoare mobile pentru flanșe descendente + ghid lateral stabil.

12-) MASĂ DE SUSȚINERE A FOILOR ÎN FORMĂ DE L / T sau U (pentru a lucra din partea din spate)

• 3000 / 1500 mm sau 4000/1500 mm lungime masă de susținere a foilor în formă de L sau U, cu roți cu bile.
• Brațe de calibrare în partea din față + degete triunghiulare în partea din mijloc și din spate până la 6 sectoare.

13-) UNELTE PENTRU GRINZI INFERIOARE SEGMENTATE ȘI GRINZI PLIABILE

• Unelte pentru grinda inferioară complet segmentată și grinda pliabilă (1 set)
• Lățimile de segmentare sunt identice cu lățimile uneltelor de picior de capră.

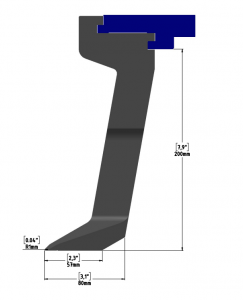

14-)  UNELTE CU PICIOR DE CAPRĂ DE 200 MM ÎNĂLȚIME + CURSĂ SUPERIOARĂ A GRINZII DE 400 MM

15-) SISTEM DE PRINDERE RAPIDĂ CU PICIOR DE CAPRĂ PNEUMATIC

• Elimină timpul de pregătire a sculelor. Nu mai este nevoie de timp pentru înșurubare sau deșurubare, doar prin rotirea unei chei, toate uneltele sunt fixate sau desfăcute, astfel încât puteți glisa, scoate sau monta toate uneltele pentru piciorul de capră în doar câteva secunde.

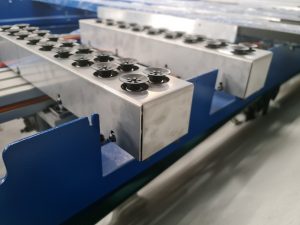

16-) MASĂ DE ASPIRARE CU VENTUZE

 Datorită ventuzelor plasate pe grupul frontal de masurare;

• Se evită alinierea incorectă a foii
• Se evită căderea foii din cauza flanșelor descendente.
• Nu mai este nevoie să susțineți foaia din partea frontală în timpul curbelor cu raze multiple.
• În cazul în care partea de calibrare a foii este ovală sau nu poate fi calibrată bine la degetele standard / calibre, nu este nevoie să o ajustați din nou în fiecare etapă de îndoire.
